XCMG ZL50G: каталог запчастей и отличия от LW500

Фронтальный погрузчик XCMG ZL50G и его близкий родственник LW500 внешне похожи, но при заказе запчастей разница между ними может обернуться лишними расходами и простоем техники. В статье разберём, чем отличаются серии ZL и LW, как устроен каталог запчастей XCMG ZL50G по узлам и как подобрать нужную деталь без ошибок.

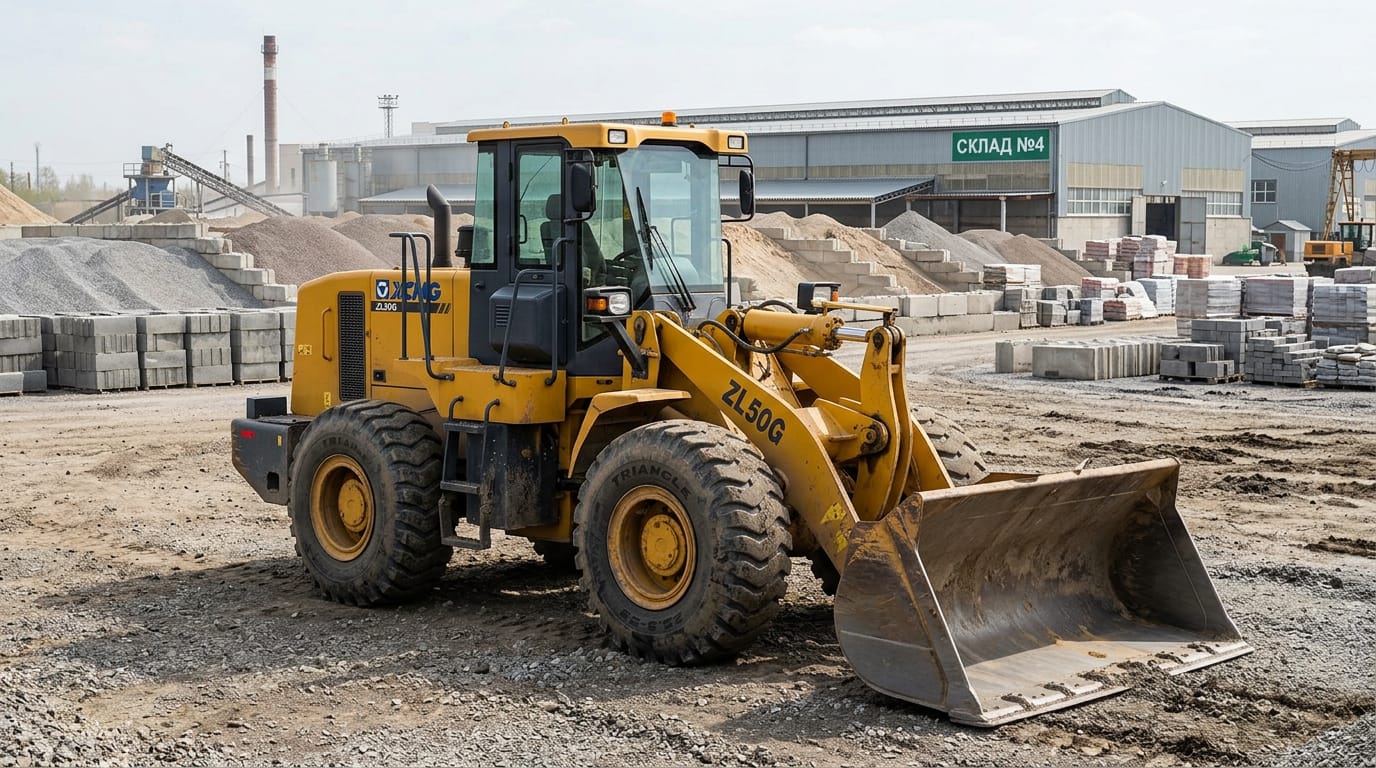

Погрузчик XCMG ZL50G: краткая характеристика модели

XCMG ZL50G — это колёсный фронтальный погрузчик среднего класса с номинальной грузоподъёмностью 5 тонн. В России его хорошо знают: машину берут на склады сыпучих материалов, в карьеры, на бетонные узлы, в строительство и коммунальные службы. Модель выпускается много лет, поэтому парк в стране большой, а запчасти на погрузчик XCMG этой серии найти проще, чем для многих других китайских машин.

Стандартная машина имеет шарнирно-сочленённую раму, полный привод и гидромеханическую трансмиссию с гидротрансформатором. Типовой ковш рассчитан примерно на 3 м**3, эксплуатационная масса составляет около 16–17 тонн. На базовых версиях обычно стоит рядный шестицилиндровый дизель Weichai мощностью около 220 л. с., например серии WD10G220E21. Точные значения зависят от года выпуска, комплектации и конкретного заказа, поэтому их нужно сверять с шильдиком и паспортом машины.

Для каких задач подходит ZL50G

Погрузчик рассчитан на цикличную работу: набор материала, подъём, транспортировка на короткие расстояния и выгрузка в кузов или бункер. Его сильные стороны — простая и ремонтопригодная конструкция и широкий выбор навесного оборудования. Это ковши разной ёмкости, вилы для паллет и штучных грузов, отвалы, захваты для брёвен.

• Погрузка щебня, песка, грунта и других насыпных материалов.
• Работа на складах, в карьерах и на производственных площадках.
• Расчистка территорий и уборка снега при установке отвала или щётки.
• Штабелирование грузов с вилочным захватом.

Почему это важно при подборе запчастей

У одной и той же модели ZL50G бывают разные поколения и модификации: ZL50G, ZL50GN, ZL50GV. Они могут отличаться двигателем, коробкой передач, мостами и гидравликой. Поэтому название «ZL50G» само по себе не гарантирует, что деталь подойдёт. Перед заказом нужно проверить заводские данные машины, номер двигателя, тип коробки и год выпуска.

Шарнирно-сочленённая рама

Конструкция, при которой передняя и задняя полурамы соединены шарниром, а поворот выполняют гидроцилиндры. Такая схема даёт малый радиус разворота.

Гидротрансформатор

Узел, который передаёт крутящий момент от двигателя к коробке через рабочую жидкость и плавно меняет тяговое усилие при изменении нагрузки.

Параметры одной и той же модели могут заметно отличаться в зависимости от года выпуска и комплектации. Надёжный способ подбора запчастей — сверка по шильдику машины и каталожному номеру, а не по названию модели.

Где найти данные о своей машине

Заводская табличка обычно закреплена на раме или в зоне кабины. На ней указаны модель, заводской номер, масса и год выпуска. Отдельно проверьте таблички на двигателе и коробке передач, потому что у машин, которые прошли ремонт или замену агрегатов, они могут не совпадать с заводской комплектацией.

Основные технические параметры и модификации (ZL50G, ZL50GN, ZL50GV)

Базовые параметры ZL50G у большинства поставщиков близки: грузоподъёмность 5 тонн, ковш около 3 м**3, дизель мощностью порядка 220 л. с. и эксплуатационная масса в районе 16–17 тонн. Но у конкретной машины цифры могут отличаться. Они зависят от года выпуска, рынка, под который собран погрузчик, и от выбранной комплектации: ковша, шин, кабины, навесного оборудования.

Эти значения нужно считать ориентиром. Для заказа запчастей важны не общие цифры из каталога, а фактические данные вашей машины.

Как различаются модификации

Буквенные индексы в названии показывают, что погрузчик выпущен в другой версии. Так, у модификации ZL50GN, которую продавцы указывают в одной линейке с LW500KN, называют иные технологические решения по раме: например, аргонодуговую сварку вольфрамовым электродом. Для ZL50GV и других индексов ориентируйтесь на документы конкретной машины, а не на общее описание: у разных поставщиков расшифровка букв может отличаться.

• ZL50G — базовая и самая распространённая версия, под неё собрано большинство каталогов.
• ZL50GN — улучшенная версия: отличия обычно касаются рамы, комплектации и отделки.
• ZL50GV — вариант с отдельными изменениями в комплектации. Подробности нужно уточнять по заводской документации.

Заводской номер (VIN)

Уникальный идентификатор машины, по которому можно узнать год выпуска и комплектацию.

Каталожный номер

Код детали в заводском каталоге. Он однозначно определяет запчасть и позволяет сверить оригинал с аналогом.

Практическое правило: если вы заказываете деталь по общей модели, а не по заводскому номеру и номерам агрегатов, шанс получить неподходящую запчасть заметно выше.

Что записать перед обращением к поставщику

Подготовьте данные одним списком: модель и индекс (ZL50G, ZL50GN, ZL50GV), заводской номер, год выпуска, модель и номер двигателя, модель коробки, тип мостов. Хорошо, если есть фото шильдиков и самой изношенной детали с размерами. Эти сведения заметно ускоряют подбор, особенно если машина ремонтировалась и часть агрегатов менялась.

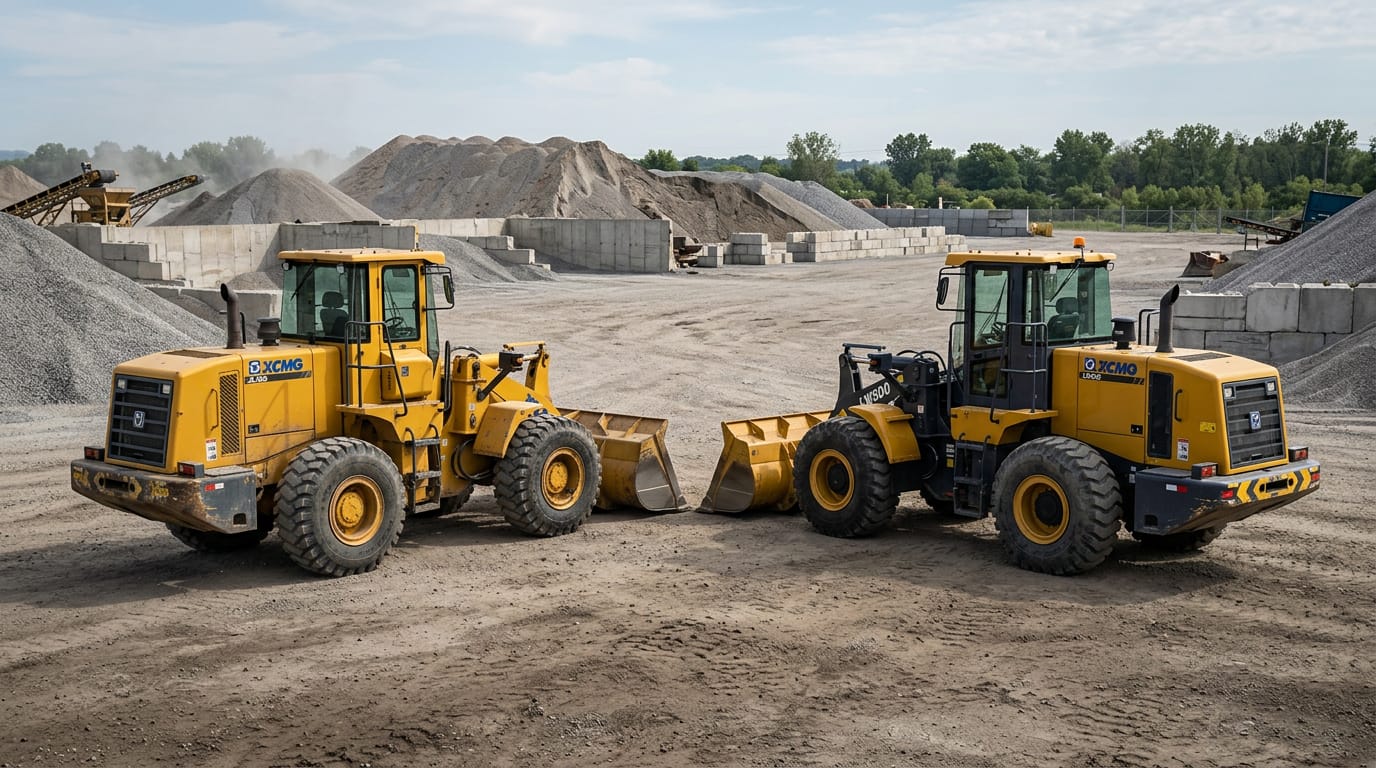

Отличия ZL50G от LW500: серии ZL и LW

XCMG выпускает фронтальные погрузчики в двух сериях: ZL и LW. Серию LW продавцы обычно называют более бюджетной. ZL50G и LW500 относятся к одному классу на 5 тонн, и при сравнении минимальных комплектаций у них много общего: двигатель, как правило, одинаковый, коробки передач почти идентичны, а мосты совпадают. Поэтому часть запчастей на погрузчик XCMG подходит к обеим машинам, но не все.

Разницу чаще всего дают детали, которые зависят от конструкции и комплектации. К ним относятся конфигурация стрелы, гидравлика, органы управления, кабина и отделка. Эти узлы нельзя считать взаимозаменяемыми без проверки.

Почему сходство обманчиво

Когда два погрузчика одного класса делят двигатель и мосты, легко решить, что запчасти полностью одинаковые. На практике серия LW и серия ZL могут отличаться в мелочах, которые влияют на совместимость: размеры пальцев и втулок, трубопроводы гидравлики, крепления. Узел, который подходит к одной машине, на другой может потребовать доработки, а то и вовсе не встать на место.

• Сравнивайте именно вашу модификацию, а не серию в целом: LW500F, LW500FN и LW500KN у продавцов указаны как отдельные версии.
• Опирайтесь на каталожные номера деталей, а не только на название модели.
• Для двигателя, коробки и мостов проверяйте модель агрегата по табличке на нём.

Практический ориентир: у минимальных комплектаций ZL50G и LW500F двигатель, коробка и мосты обычно совпадают. Различия чаще проявляются в конфигурации стрелы, кабине и комплектации.

Что дальше по разделу

Ниже мы отдельно разберём конструкцию (раму, стрелу, гидросистему и управление), потом двигатель, трансмиссию и мосты, а затем сведём комплектацию, кабину и цену в сравнительную таблицу.

Конструкция: рама, стрела, гидросистема и управление

Конструктивные различия между ZL50G и LW500 проще понять по четырём узлам: раме, стреле с навесным оборудованием, гидросистеме и органам управления. Именно здесь запчасти чаще всего не подходят друг к другу, хотя двигатель и мосты у машин могут быть одинаковыми. Ниже разобрано, что стоит проверять в каждом узле.

Рама и шарнир

У обеих машин шарнирно-сочленённая рама: передняя и задняя полурамы соединены шарниром, поворот выполняют два гидроцилиндра. Нагрузку здесь несут пальцы, втулки и подшипники шарнира, они изнашиваются первыми. Отличия в технологии изготовления рамы зависят от версии: например, у ZL50GN и LW500KN продавцы указывают аргонодуговую сварку вольфрамовым электродом. Для ремонта рамы и шарнира нужно точно знать модификацию машины.

Стрела и рабочее оборудование

Стрела с Z-образной рычажной системой и ковшом работает под самой тяжёлой нагрузкой. Её конфигурация у серий ZL и LW может отличаться, поэтому пальцы, втулки, рычаги и тяги нельзя подбирать только по общему названию модели. Ковш, зубья и коронки лучше выбирать по размерам посадки и по вашему материалу: щебню, грунту или снегу.

• Пальцы и втулки стрелы и ковша: сверяйте диаметр и длину.
• Зубья и адаптеры: проверяйте тип крепления.
• Гидроцилиндры подъёма и опрокидывания: сравнивайте диаметр поршня, штока и ход.

Гидросистема

В гидросистеме работают шестерённый насос, гидрораспределитель, цилиндры, трубопроводы и фильтры. Часть деталей совпадает у обеих серий, но распределители и шланги могут различаться по присоединительным размерам. В каталогах для ZL50G встречаются, например, гидравлические насосы типа CBGj 2080 и распределители DF32. При этом совпадение названия узла ещё не значит, что он подойдёт к вашей машине.

Управление

Рулевое управление на таких погрузчиках гидравлическое, рычаги управления рабочим оборудованием могут быть механическими или пилотными. В базовых версиях LW комплектация проще, на версиях выше появляются дополнительные удобства для оператора. Для запчастей к органам управления важно знать, какой тип рулевого механизма и рычагов стоит на вашей машине.

Гидрораспределитель

Блок клапанов, который направляет поток масла от насоса к цилиндрам подъёма стрелы и опрокидывания ковша.

Шарнирно-сочленённая рама

Рама из двух частей, соединённых вертикальным шарниром, позволяющим машине поворачивать без поворота колёс относительно мостов.

Гидравлика и рабочее оборудование — самая частая причина ошибок при заказе: узлы выглядят похоже, а присоединительные размеры не совпадают. Сверяйте номера и размеры до оплаты.

Короткий чек-лист перед заказом

1. Определите модификацию машины и серию (ZL или LW).
2. Сфотографируйте деталь и шильдик узла.
3. Измерьте посадочные размеры: диаметры, длины, резьбы.
4. Запросите у поставщика каталожный номер и сверьте его с каталогом.
5. Уточните условия возврата, если деталь не подойдёт.

Двигатель, трансмиссия и мосты: что общего, а что различается

Силовая часть — главный аргумент в пользу того, что ZL50G и LW500 можно сравнивать «по-взрослому». У минимальных комплектаций обеих серий двигатель, как правило, один и тот же, коробки передач почти одинаковые, мосты тоже. Но слово «как правило» здесь важно: у конкретной машины агрегаты могут отличаться, особенно если это более поздняя версия или погрузчик с нестандартной комплектацией.

Двигатель

На ZL50G обычно устанавливают рядный шестицилиндровый дизель Weichai мощностью около 220 л. с. В каталогах встречаются, например, ремкомплекты для двигателя WD10G220E21. Для запчастей двигателя — фильтров, прокладок, поршневой группы, топливной аппаратуры, радиатора — решающее значение имеет модель и номер двигателя, указанные на его табличке. Совпадение серии погрузчика (ZL или LW) вторично.

Трансмиссия

Гидромеханическая трансмиссия включает гидротрансформатор и коробку передач с планетарным механизмом. Передачи переключаются гидравликой, поэтому для работы коробки критичны давление масла, фильтры и фрикционные диски. Если коробки у ZL50G и LW500 одной модели, то совпадут насосы, фрикционы, уплотнения и ремкомплекты. Если модель другая, часть деталей придётся подбирать отдельно.

Мосты

Оба моста ведущие, в каждом есть главная передача, дифференциал, полуоси и бортовые редукторы. Передний и задний мосты выглядят похоже, но у них могут быть разные детали, поэтому в заказе нужно указывать, о каком мосте идёт речь. Для тормозной системы и ступиц важны тип тормозов и размеры подшипников.

• Совпадение агрегатов не гарантирует совпадения всех деталей рядом: крепёж, патрубки, кронштейны и датчики могут быть разными.
• Если двигатель или коробку меняли, данные на заводской табличке машины уже не отражают реальную комплектацию.
• Сначала определяйте агрегат по его собственной табличке, а затем подбирайте запчасть.

Бортовой редуктор

Планетарный механизм в ступице колеса, который дополнительно снижает обороты и увеличивает крутящий момент на колесе.

Гидротрансформатор

Гидравлическая муфта, передающая момент от двигателя к коробке и изменяющая его в зависимости от нагрузки.

Практическое правило: при заказе запчастей для силовой части называйте поставщику не только модель погрузчика, но и модель двигателя, коробки и моста. Это снижает риск ошибки.

Что делать, если агрегат менялся

Если на машине меняли двигатель, коробку или мост, подбирайте детали по табличке установленного агрегата, а не по паспорту погрузчика. Сфотографируйте шильдик и сохраните номер: он пригодится при следующем заказе и поможет быстро найти нужную позицию в каталоге.

Комплектация, кабина и цена: сравнительная таблица

Когда ZL50G и LW500 сравнивают по комплектации, речь идёт в основном о кабине, оснащении оператора и отделке. Базовая версия ZL50G обычно имеет кабину с защитой от опрокидывания (ROPS), стандартный ковш и зубья. Серию LW принято считать более бюджетной, поэтому в её минимальной комплектации оборудования меньше. Но у старших версий, например LW500KN и ZL50GN, у продавцов в стандарте указаны кондиционер и магнитола MP3.

Цены на новые и подержанные погрузчики сильно зависят от года выпуска, наработки, комплектации и курса валют, поэтому фиксированных цифр мы не приводим. Актуальную стоимость нужно запрашивать у продавцов на день сделки. Важно сравнивать машины с одинаковой комплектацией, иначе разница в цене получится обманчивой.

Как оценивать цену при покупке

Стоимость самой машины — лишь часть расходов. Если вы рассчитываете эксплуатацию на несколько лет, оцените ещё и доступность запчастей, срок их доставки и цену ремкомплектов. Дешёвый погрузчик, для которого сложно найти нужные узлы, часто обходится дороже.

• Сравнивайте машины с одинаковой комплектацией: кабина, кондиционер, ковш, шины.
• Узнайте, какие запчасти есть у поставщиков в России в наличии, а какие приходится ждать.
• Проверьте, для какой модификации составлен каталог и совпадает ли она с вашей.
• Запросите у продавца паспорт машины и данные по двигателю и коробке.

ROPS

Защитная конструкция кабины, которая защищает оператора при опрокидывании машины.

Комплектация

Набор оборудования, который установлен на машине с завода или добавлен по заказу: кабина, климат, ковш, шины, навеска.

Фактически при выборе между ZL50G и LW500 основной вопрос не «какая серия лучше», а «какая комплектация нужна вам и как обеспечить машину запчастями».

На что смотреть при осмотре кабины

Проверьте работу кондиционера и печки, состояние сиденья, органов управления и приборной панели, целостность стёкол и уплотнителей. Износ кабины и рычагов показывает реальную наработку лучше, чем моточасы на счётчике, которые бывают скручены.

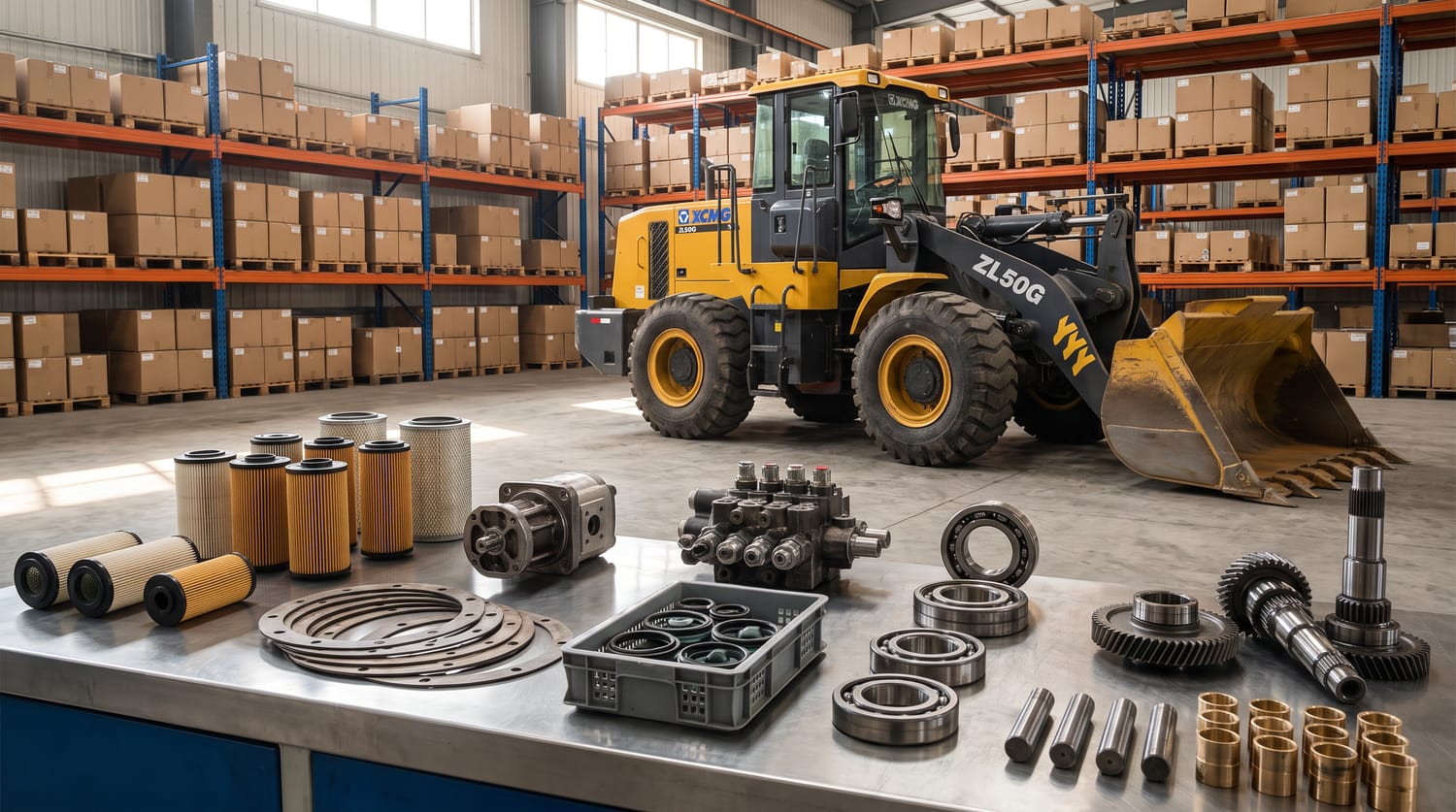

Каталог запчастей XCMG ZL50G по узлам

Каталог запчастей XCMG ZL50G организован по узлам машины. Так проще найти нужную деталь, увидеть её положение на схеме и сверить каталожный номер. Обычно в каталоге есть группы: двигатель, система охлаждения, трансмиссия, мосты, тормоза, гидравлика, рама и рабочее оборудование, кабина и электрооборудование.

Разделение по узлам нужно не только для удобства. Оно помогает быстро определить, какие данные требуются для заказа. Для двигателя это модель и номер мотора, для коробки — её модель, для гидравлики — размеры и присоединительные параметры.

Если вы заказываете запчасти на погрузчик XCMG у специализированного поставщика, удобнее работать с онлайн-каталогом: там можно найти нужную группу и сравнить позиции. Например, на странице https://pekino.ru/category/zapchasti-dlya-pogruzchikov-xcmg/ собраны запчасти для погрузчиков XCMG, и по ней можно начать поиск нужной группы деталей. Перед заказом всё равно сверяйте каталожный номер и параметры вашей модификации.

Как работать с каталогом

1. Определите группу узла, в котором возникла неисправность.
2. Найдите на схеме нужную позицию и запишите её номер.
3. Сверьте каталожный номер с данными на шильдике агрегата.
4. Уточните у поставщика, подходит ли деталь для вашей модификации.
5. Проверьте наличие и срок поставки перед оплатой.

Взрыв-схема

Схема узла в разобранном виде, на которой каждой детали присвоен номер позиции. По ней можно найти нужную деталь в списке.

Ремкомплект

Набор уплотнений, колец и мелких деталей для восстановления узла без замены его целиком.

В каталогах для ZL50G встречаются позиции вроде ремкомплекта двигателя WD10G220E21, гидронасоса CBGj 2080 и распределителя DF32. Такие номера позволяют сразу искать конкретную деталь, а не группу.

Если нужной позиции нет в каталоге

Отправьте поставщику фото детали, шильдика и размеры. Многие продавцы подбирают запчасти по фото и по образцу. Если деталь снимали с машины, сохраните её до получения замены, чтобы сравнить при приёмке.

Двигатель и система охлаждения

На ZL50G обычно установлен рядный шестицилиндровый дизель Weichai мощностью около 220 л. с. В каталогах для этой модели встречается, например, ремкомплект двигателя WD10G220E21. Для запчастей этой группы главное — точно определить модель двигателя по табличке на блоке, потому что на машинах разных лет и комплектаций могут стоять разные моторы.

Группа «Двигатель и система охлаждения» в каталоге объединяет несколько подгрупп. Это детали самого двигателя, топливная система, система впуска и выпуска, смазка, охлаждение и крепление агрегата к раме. Именно эти детали чаще всего заказывают для планового обслуживания и текущего ремонта.

Что чаще всего заказывают

• Фильтры: масляный, топливный (грубой и тонкой очистки), воздушный.
• Прокладки и уплотнения: прокладка ГБЦ, поддона, клапанной крышки, сальники коленвала.
• Поршневая группа: гильзы, поршни, кольца, вкладыши.
• Топливная аппаратура: ТНВД, форсунки, трубки высокого давления.
• Охлаждение: радиатор, водяной насос, термостат, вентилятор, патрубки, ремни.

Охлаждение в российских условиях

Для России важна подготовка системы охлаждения к зиме и к жаркой работе в карьере. Проверяйте концентрацию антифриза, состояние радиатора и шлангов, чистоту сот: пыль и грязь на стройке забивают их быстро. Перегрев двигателя — одна из самых дорогих проблем, поэтому лучше вовремя поменять термостат и водяной насос.

ТНВД

Топливный насос высокого давления, который подаёт топливо к форсункам под нужным давлением и в нужный момент.

Термостат

Клапан, который открывает поток охлаждающей жидкости через радиатор после прогрева двигателя и помогает держать рабочую температуру.

Практическое правило: заказывая детали двигателя, всегда называйте поставщику модель и номер мотора. Название «ZL50G» не покажет, какой именно двигатель стоит на вашей машине.

Базовый чек-лист обслуживания двигателя

1. Меняйте масло и масляный фильтр по регламенту завода.
2. Заменяйте топливные фильтры и сливайте отстой из фильтра-влагоотделителя.
3. Чистите или меняйте воздушный фильтр, особенно в пыльных условиях.
4. Проверяйте уровень и состояние охлаждающей жидкости, натяжение и износ ремней.
5. Продувайте радиатор и осматривайте патрубки на трещины и течи.

Трансмиссия, гидротрансформатор и коробка передач

У ZL50G гидромеханическая трансмиссия: крутящий момент от двигателя проходит через гидротрансформатор, коробку передач с планетарным механизмом и карданные валы к мостам. Узлы связаны между собой гидравликой, поэтому состояние масла и фильтров напрямую влияет на ресурс всей группы. В каталоге эту группу обычно делят на гидротрансформатор, коробку передач, карданные валы и систему управления переключением.

Как мы уже писали, у минимальных комплектаций ZL50G и LW500 коробки почти одинаковые. Но перед заказом всё равно нужно сверить модель коробки по табличке, потому что у разных годов и модификаций узел может отличаться.

Основные детали группы

• Гидротрансформатор: турбинное, насосное и реакторное колёса, уплотнения, подшипники.
• Коробка передач: фрикционные диски и стальные диски, поршни, пружины, шестерни, валы.
• Масляный насос коробки и фильтры.
• Карданные валы: крестовины, подшипники, фланцы, шлицевые соединения.
• Управление: клапаны переключения, рычаги, тросы или гидравлические линии.

Масло и фильтры

Большинство отказов коробки связано с грязным или перегретым маслом. Меняйте масло и фильтры по регламенту, а при ремонте обязательно промывайте систему и проверяйте радиатор масла. Применяйте масло того класса, который рекомендует производитель вашей коробки: это указано в руководстве по эксплуатации.

Фрикционный диск

Диск с фрикционным покрытием, который прижимается к стальному диску и передаёт момент при включении передачи в гидравлическом сцеплении коробки.

Карданная передача

Вал с шарнирами, передающий момент от коробки к мостам при изменяющемся угле между ними.

Если коробка пробуксовывает, начинайте диагностику с давления масла и фильтров. Замена дорогих деталей без проверки давления часто не устраняет причину.

Что указать поставщику при заказе деталей коробки

1. Модель погрузчика и год выпуска.
2. Модель коробки передач и её заводской номер.
3. Название детали и номер позиции по каталогу.
4. Фото детали и размеры: диаметр, число зубьев или шлицев, толщина.
5. Симптом неисправности, чтобы поставщик мог предложить ремкомплект.

Мосты, ходовая часть и тормозная система

ZL50G — полноприводная машина, поэтому оба ведущих моста несут большую нагрузку: они передают тягу, воспринимают вес погрузчика с грузом и работают в абразивной среде. В каталоге эту группу обычно делят на передний и задний мосты, бортовые редукторы, ступицы и колёса, тормозную систему и стояночный тормоз. Для каждого моста указывают отдельные позиции, поэтому в заказе всегда уточняйте, о каком именно мосте идёт речь.

У минимальных комплектаций ZL50G и LW500 мосты, как правило, совпадают. Но если машина ремонтировалась или агрегаты менялись, ориентируйтесь на табличку моста и каталожные номера деталей, а не на серию погрузчика.

Состав группы

• Мост: главная передача, дифференциал, полуоси, подшипники, сальники.
• Бортовой редуктор: солнечная шестерня, сателлиты, водило, коронная шестерня.
• Ступица и колесо: подшипники ступицы, шпильки, гайки, диски, шины.
• Тормозная система: колодки или диски, главный тормозной цилиндр, пневмо- или гидроусилитель, трубки, шланги.
• Стояночный тормоз: колодки, трос или привод, регулировочные элементы.

Что чаще всего изнашивается

На погрузчиках, работающих в карьерах и на стройке, первыми обычно сдают шины, подшипники и сальники ступиц, тормозные накладки и детали бортовых редукторов. Периодически проверяйте уровень и состояние масла в мостах: стружка и мутный цвет — признак износа шестерён или попадания воды. Своевременная замена сальников дешевле, чем ремонт редуктора после потери масла.

Бортовой редуктор

Планетарный механизм в ступице колеса, который дополнительно снижает обороты и увеличивает момент на колесе.

Дифференциал

Механизм, позволяющий колёсам одного моста вращаться с разной скоростью при повороте.

В каталогах для ZL50G можно встретить конкретные позиции вроде главного тормозного цилиндра 800901159. Такой номер удобно использовать как точку отсчёта при сравнении предложений поставщиков.

Базовый осмотр ходовой части

1. Проверьте уровень масла в мостах и редукторах, отсутствие течей и стружки.
2. Покачайте колесо: люфт указывает на износ подшипников ступицы.
3. Осмотрите шины на порезы и неравномерный износ, проверьте затяжку колёсных гаек.
4. Проверьте тормозные накладки, ход педали и работу стояночного тормоза.
5. Осмотрите карданные валы и крепления мостов.

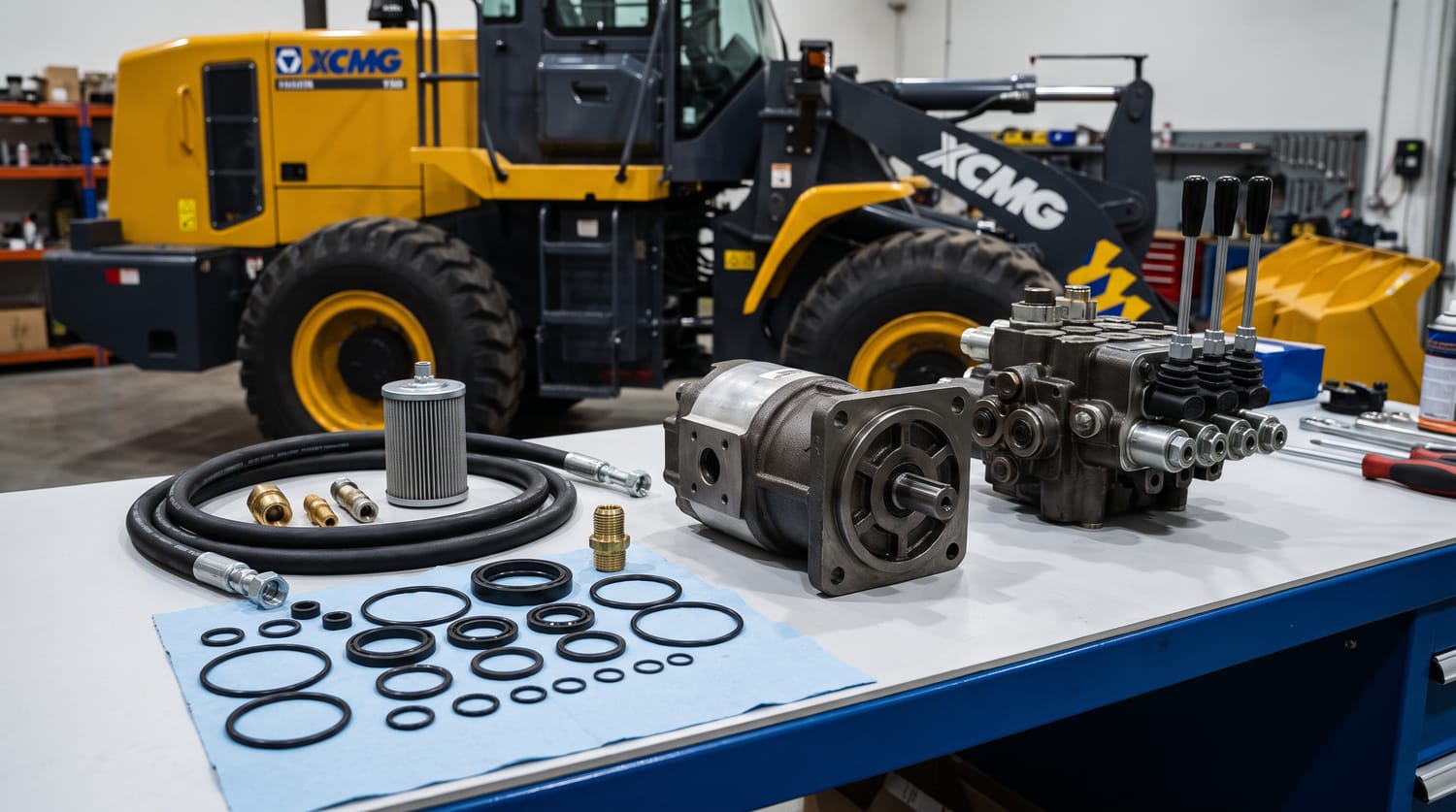

Гидравлика: насосы, гидрораспределители и ремкомплекты цилиндров

Гидравлика ZL50G отвечает за подъём стрелы, опрокидывание ковша и поворот машины. Здесь работают шестерённые насосы, гидрораспределитель, гидроцилиндры, трубопроводы, рукава высокого давления и фильтры. Эта группа первой реагирует на грязное масло и перегрузки, поэтому детали заказывают часто.

В каталогах для ZL50G встречаются конкретные позиции: например, гидравлический насос типа CBGj 2080 и гидрораспределитель DF32. Ориентируйтесь на такие номера, но сверяйте их с табличками на вашей машине: у разных модификаций и серий присоединительные размеры могут отличаться.

Насосы

Шестерённые насосы создают давление в системе. При износе падает производительность: стрела поднимается медленнее, ковш не держит нагрузку, слышен вой при работе. Перед заменой проверьте всасывающую линию и фильтр, потому что подсос воздуха даёт похожие симптомы. При заказе уточняйте тип насоса, рабочий объём, направление вращения и тип шлицев или шпонки.

Гидрораспределитель

Гидрораспределитель направляет поток масла к цилиндрам по команде оператора. В нём изнашиваются золотники, уплотнения, предохранительные и перепускные клапаны. Если стрела самопроизвольно опускается или рычаги работают с запаздыванием, чаще всего причина в износе золотников или клапанов.

Ремкомплекты цилиндров

Гидроцилиндры подъёма стрелы, опрокидывания ковша и рулевого управления можно восстановить ремкомплектом: в него входят манжеты, уплотнительные кольца, грязесъёмники и направляющие кольца. Это дешевле замены цилиндра целиком, если шток и гильза не повреждены. Для заказа нужны диаметр поршня, диаметр штока и ход.

Золотник

Подвижный элемент гидрораспределителя, который открывает и перекрывает каналы для масла.

Предохранительный клапан

Клапан, который сбрасывает избыточное давление и защищает систему от перегрузки.

Большинство отказов гидравлики связано с загрязнённым маслом и изношенными фильтрами. Регулярная замена масла и фильтров обычно обходится дешевле, чем ремонт насоса и распределителя.

Чек-лист диагностики перед заказом

1. Проверьте уровень и цвет масла, наличие пены и воды.
2. Осмотрите фильтры и всасывающую линию на подсос воздуха.
3. Найдите течи по штокам цилиндров и в соединениях рукавов.
4. Измерьте давление в системе и сравните с данными руководства.
5. Только после этого заказывайте насос, распределитель или ремкомплект.

Взаимозаменяемость запчастей ZL50G и LW500

Вопрос о том, подойдут ли запчасти от ZL50G к LW500 и наоборот, возникает чаще всего. Короткий ответ такой: взаимозаменяемость высокая у силовых агрегатов минимальных комплектаций, но её нельзя считать полной. Двигатель, коробка и мосты у таких машин, как правило, совпадают, а стрела, гидравлика, кабина и отделка могут отличаться.

Поэтому правильнее говорить не о совместимости двух моделей в целом, а о совместимости конкретных узлов и деталей. Ниже — ориентировочная таблица. Она показывает общую логику, но не заменяет проверку по каталожному номеру и табличке вашей машины.

Как проверить совместимость

Не доверяйте только фразе продавца «подходит и к ZL50G, и к LW500». Просите показать каталожный номер, сверьте его с позицией в каталоге вашей модификации и сравните размеры детали с образцом. Если сомневаетесь, отправьте поставщику фото шильдика и снятой детали.

1. Определите модификацию машины и серию (ZL или LW).
2. Найдите модель агрегата по его табличке: двигателя, коробки, моста.
3. Сравните каталожный номер детали с номером в каталоге.
4. Измерьте посадочные размеры и сравните с описанием.
5. Уточните условия возврата на случай ошибки.

Аналог

Деталь стороннего производителя, предназначенная для замены оригинальной. Качество у аналогов разное, поэтому их выбирают по репутации поставщика и характеристикам.

Кросс-номер

Соответствие каталожного номера детали номеру аналога или детали от другой модели, по которому можно найти замену.

У минимальных комплектаций ZL50G и LW500F двигатель, коробка и мосты обычно одинаковые. Это значит, что для таких узлов можно искать запчасти среди обеих моделей, но для рамы, стрелы и кабины нужна отдельная проверка.

Типичные ошибки при подборе

• Подбор по названию серии, а не по каталожному номеру.
• Игнорирование того, что агрегат на машине мог быть заменён ранее.
• Покупка детали «похожей на вид» без сравнения размеров.
• Отсутствие договорённости о возврате при несовпадении размеров.

Как подобрать запчасть по каталожному номеру и шильдику

Самый надёжный способ купить нужную деталь — подбор по VIN и каталожному номеру. На практике это значит, что вы идёте от данных вашей машины к конкретной позиции в каталоге, а не от общего названия модели. Шильдик — это металлическая табличка с заводскими данными машины или агрегата, и именно с него начинается подбор.

У погрузчика несколько табличек: на самой машине, на двигателе, коробке передач и мостах. Каждая нужна для своей группы запчастей. Поэтому перед обращением к поставщику стоит заранее сфотографировать все доступные таблички.

Где искать данные на машине

• Табличка машины на раме или в зоне кабины: модель, заводской номер, масса, год выпуска.
• Табличка двигателя на блоке: модель и номер мотора.
• Табличка коробки передач: модель и серийный номер.
• Таблички мостов: тип и номер, передний или задний.
• Маркировка на детали: номер отлит или выбит на корпусе, нанесён краской или на бирке.

Пошаговый порядок подбора

1. Сфотографируйте шильдики машины и нужного агрегата.
2. Определите модификацию и серию (ZL50G, ZL50GN, ZL50GV, LW500).
3. Найдите в каталоге нужную группу узлов и откройте схему.
4. Запишите номер позиции и каталожный номер детали.
5. Сравните размеры детали с характеристиками из описания.
6. Запросите у поставщика подтверждение совместимости и условия возврата.

Каталожный номер

Код детали в заводском каталоге, по которому её однозначно находят у любого поставщика.

Номер позиции

Число на взрыв-схеме, указывающее положение детали в узле. Он не совпадает с каталожным номером и нужен только для поиска по схеме.

Номер позиции на схеме и каталожный номер — это разные вещи. Заказывая деталь, указывайте именно каталожный номер.

Что делать, если номер стёрся

Очистите деталь и осмотрите все поверхности: номер может быть на торце или внутри. Если его не видно, сфотографируйте деталь с разных сторон, измерьте ключевые размеры и приложите данные шильдика агрегата. Для часто изнашиваемых узлов, например подшипников, номер можно найти на самой детали, он стандартизован.

Оригинал или аналог: где покупать и как избежать ошибок

Для ZL50G, как и для большинства китайских погрузчиков, рынок запчастей делится на оригинальные детали XCMG, сертифицированные аналоги и неоригинальные копии без гарантий. Поставщики в России обычно предлагают и оригинал, и аналоги: например, в каталогах заявлены «оригинальные и сертифицированные аналоги, соответствующие требованиям производителя». Выбор зависит от узла, срока эксплуатации машины и бюджета.

Оригинальная запчасть произведена или одобрена заводом и соответствует конструкторской документации. Аналог выпускает сторонний производитель: его качество может быть как сопоставимым, так и заметно ниже. Поэтому смотреть нужно не на слово «аналог», а на конкретного изготовителя и условия гарантии.

Что лучше брать оригиналом

Для узлов, отказ которых опасен или дорог, разумнее выбирать оригинал или проверенный аналог с гарантией. Это тормозная система, детали рулевого управления, гидронасосы и распределители, ключевые элементы коробки и двигателя. Для расходников — фильтров, прокладок, ремней, части крепежа — часто хватает качественного аналога.

Где покупать

• Специализированные поставщики запчастей XCMG с онлайн-каталогом и возможностью подбора по каталожному номеру.
• Официальные дилеры и сервисные центры, если нужна гарантия и сопровождение.
• Крупные интернет-магазины спецтехники с понятными условиями возврата.
• Поставщики, готовые подобрать деталь по фото и данным шильдика.

Как избежать ошибок

1. Подбирайте деталь по каталожному номеру и данным шильдика, а не по названию модели.
2. Запрашивайте у продавца производителя и условия гарантии в письменном виде.
3. Сравнивайте не только цену, но и срок доставки и условия возврата.
4. При получении сверяйте деталь с образцом: размеры, посадочные места, маркировку.
5. Сохраняйте документы и упаковку до того, как деталь установлена и проверена.

Сертифицированный аналог

Деталь стороннего производителя, прошедшая проверку на соответствие требованиям. Наличие сертификата не заменяет проверку размеров и посадки.

Гарантия на запчасть

Обязательство продавца заменить или вернуть деньги за деталь, если она не подошла или вышла из строя в установленный срок.

Слишком низкая цена на ответственную деталь — повод насторожиться. Экономия на тормозной системе или гидравлике обычно оборачивается простоем машины и дорогим ремонтом.

Чек-лист проверки поставщика

• Есть ли у поставщика каталог с каталожными номерами и схемами.
• Готов ли он подтвердить совместимость письменно.
• Какие условия возврата и гарантии указаны в договоре.
• Есть ли отзывы и история поставок по вашему региону.
• Какие сроки доставки в вашу точку, например в Москву или в регион.

Как выбрать запчасти для XCMG ZL50G

XCMG ZL50G и LW500 близки по классу и части силовых агрегатов, но различия в стреле, гидравлике, раме и комплектации влияют на совместимость деталей. Чтобы избежать простоя и лишних расходов, используйте каталог запчастей XCMG ZL50G, сверяйте каталожный номер с шильдиком конкретного агрегата и учитывайте модификацию машины. Для ответственных узлов выбирайте оригинальные детали или проверенные аналоги с гарантией, а перед покупкой уточняйте размеры, производителя и условия возврата. Точный подбор запчасти всегда надёжнее, чем заказ только по названию модели.

Если нужную деталь не удаётся определить самостоятельно, передайте поставщику фото шильдика, старой запчасти и её размеры — это поможет быстрее подтвердить совместимость.

Материал подготовил(а) Сергей Косман, специалист по подбору запчастей для китайской спецтехники, Пекин Авто.

<<<---Библиотека кулинара. Оглавление
